Die NOAT Brückensäge Matrix CNC 5-Achsen kann mit Sägeblatt und mit Fräswerkzeugen verwendet werden. Die Maschine läuft seit vielen Jahren erfolgreich. Dank der  robusten Struktur ist es möglich, ein Sägeblatt bis Ø 1100mm einzusetzen. Damit wird sie den Anforderungen der Produktion von Steinmetz – Handwerk sowie der Stein – Industrie gerecht. Diese Version bietet einen Vertikalhub von 700 oder sogar 1000mm um dicke Stücke mit den Sägeblatt zu schneiden. Die Maschine Matrix in der vollständigsten Version wird von einer CNC-Steuerung, die bis zu 6 Achsen verarbeiten kann. Der Sägeblattmotor 22 oder 29 kW mit Drehzahl bis 6000 U/min ein motorischer Sägeblattneigung von 0 – 135°. Zusätzlich kann eine extra Elektrospindel mit 15.000 U/min installiert werden für besondere Reliefs Arbeiten. Die Maschine Matrix hat auch eine breite Palette von OPTIONAL z.b. 3 verschiedene Arten von Drehbank (ja nach Größe und Gewicht des Werkstücks), Laserkopierer zum Scannen von dreidimensionalen Modellen, Kamera-System und vieles mehr.

Maschinenaufbau Brückensäge MATRIX CNC:

Der Einzelträger ist aus sehr dickem Stahl gefertigt und mit zwei, aus gehärtetem Stahl gefertigten Führungsschienen bestückt. Dadurch wird eine lange Lebensdauer mit hoher Genauigkeit garantiert.

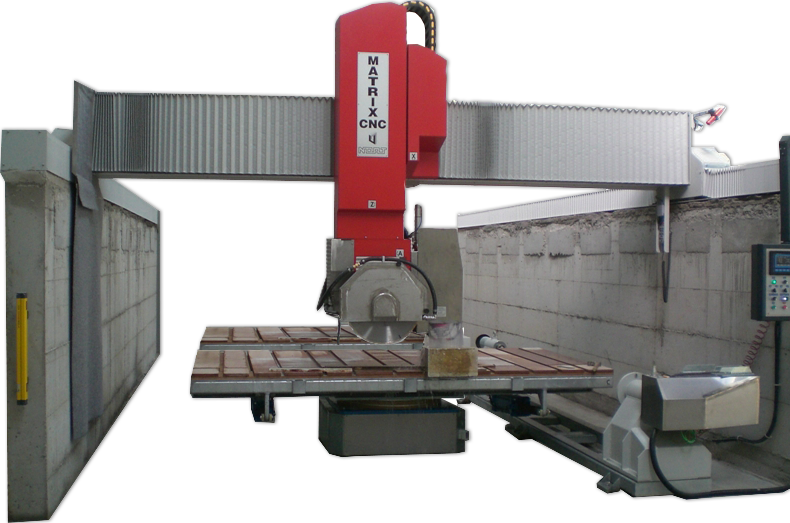

Im Bild oben sehen Sie eine MATRIX CNC mit extra Elektrospindel, Sägeblattneigung von 0 – 90°, Sägeblattdurchmesser 1050 mm und Fräswerkzeuge können Installiert werden mit einer Drehzahl von max. 6000 U/min. An den zweiten Elektrospindel können Fräswerkzeuge die mit max. Drehzahl von 10000 U/min Installiert werden. Die Führungsschienen der Brücke sind durch Stahlbänder aus gehärtetem Stahl geschützt. Vor der doppelten Lackierung werden alle Teile sandgestrahlt und anschließend sofort mit einer Grundierung auf Zink-Basis behandelt.

Die Maschine ist mit einfach zu erlernenden Symbolen auf den Knöpfen an der Vorderseite ausgestattet. Motor mit 22 kE mit variabler Drehzahl von 0 bis 6000 Umdrehungen pro Minute für Sägeblatt und Diamant Fräswerkzeuge.
